โครงการจริง · 2 ไลน์ขวดแก้ว · ติดตั้งหน้างาน
โครงการไลน์บรรจุเครื่องดื่มสมุนไพรขวดแก้ว
โรงงานต้องการบรรจุเครื่องดื่มสมุนไพรลงขวดแก้ว 2 แบบ ทั้งขวดกลมฝาอะลูมิเนียม ROPP และขวดโหลฝาเกลียวโลหะ ก่อนส่งเข้าขั้นตอนฆ่าเชื้อ Smarttech Asia จึงวางแนวคิดไลน์คู่ขนาน 2 ไลน์ ตั้งแต่เรียงขวด ล้างขวด บรรจุด้วยหัวลูกสูบ 6 หัว ปิดฝาตามชนิดฝา ไปจนถึงรวบรวมขวดลงถาดเข้าฆ่าเชื้อ ด้วยกำลังผลิตรวมตามสเปกออกแบบ 70–80 ขวดต่อนาที
กรณีศึกษาโครงการจริง โดยสงวนชื่อ แบรนด์สินค้า และข้อมูลเชิงพาณิชย์ของลูกค้า
6 หัวหัวบรรจุแบบลูกสูบ ขับด้วย Servo ต่อไลน์
2 ไลน์รองรับขวดแก้ว 2 แบบ ฝา 2 ชนิด
70–80 ขวด/นาทีกำลังผลิตรวม 2 ไลน์ตามสเปกออกแบบ (≈ 4,200–4,800 ขวด/ชม.)
≤ ±1%ความแม่นยำปริมาณบรรจุตามสเปกเครื่อง
หมายเหตุ: ตัวเลขกำลังผลิตเป็นค่าตามสเปกออกแบบ (ขวด 150 ml ประมาณ 35 ขวด/นาที และขวด 70 ml ประมาณ 40 ขวด/นาที ต่อไลน์) ผลผลิตจริงขึ้นอยู่กับสินค้า บรรจุภัณฑ์ การตั้งเครื่อง การหยุดไลน์ และสภาพหน้างาน
Two formats, one plan
2 ไลน์คู่ขนาน สำหรับขวดแก้ว 2 แบบ
สินค้าเป็นเครื่องดื่มสมุนไพรที่ไม่หนืดมาก แต่มีชิ้นส่วนผสมอยู่ในเนื้อเครื่องดื่ม และต้องบรรจุทั้งขวดกลมและขวดโหล จึงแยกเป็น 2 ไลน์ที่ใช้แนวคิดเดียวกัน แต่เลือกเครื่องปิดฝาให้ตรงกับฝาแต่ละชนิด

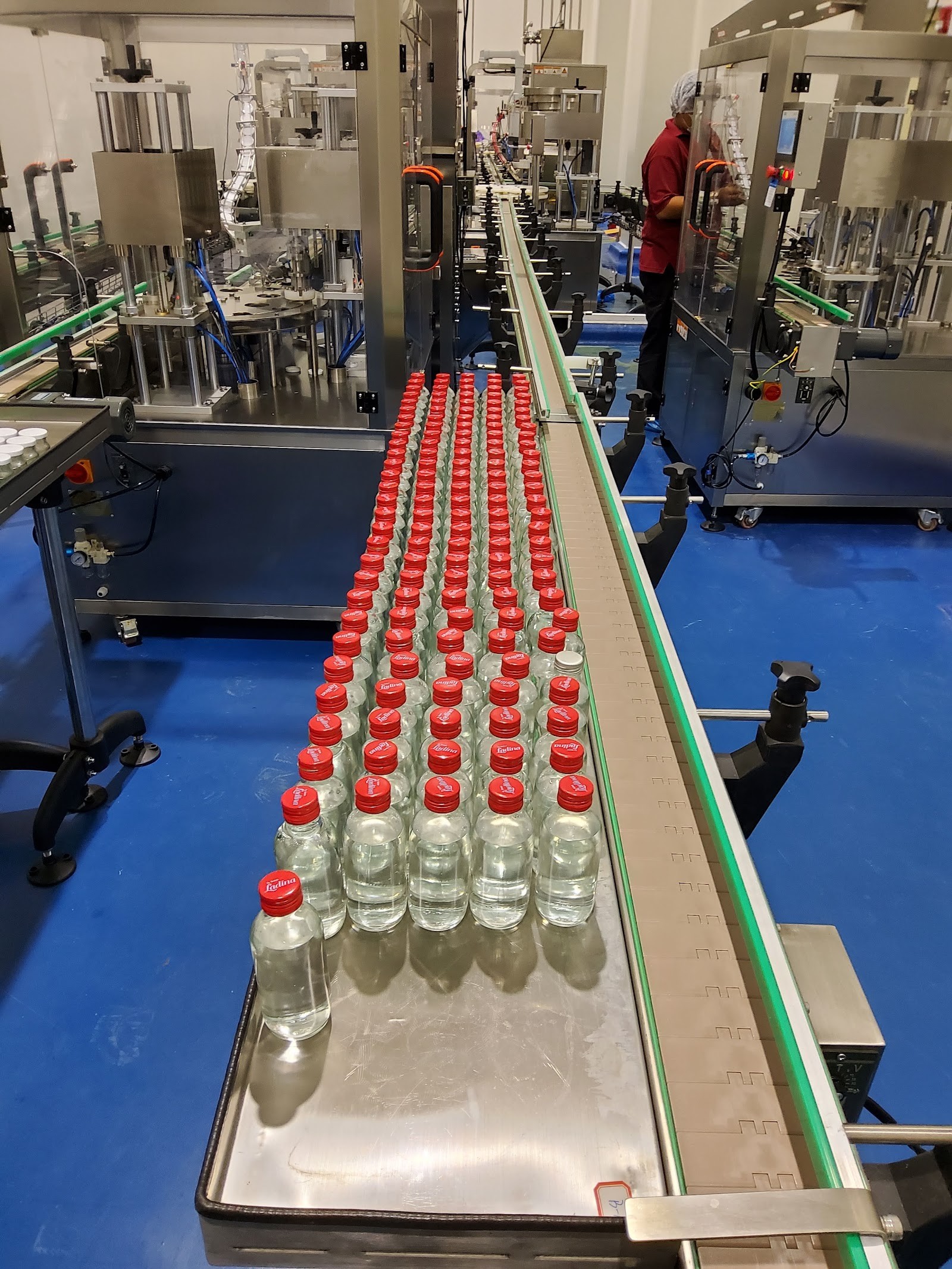

- ขวดแก้วกลม 150 ml + ฝาอะลูมิเนียม ROPP ปิดฝาด้วยเครื่องล็อกฝาหัวเดียวแบบลูกกลิ้ง ความเร็วออกแบบประมาณ 35 ขวดต่อนาที

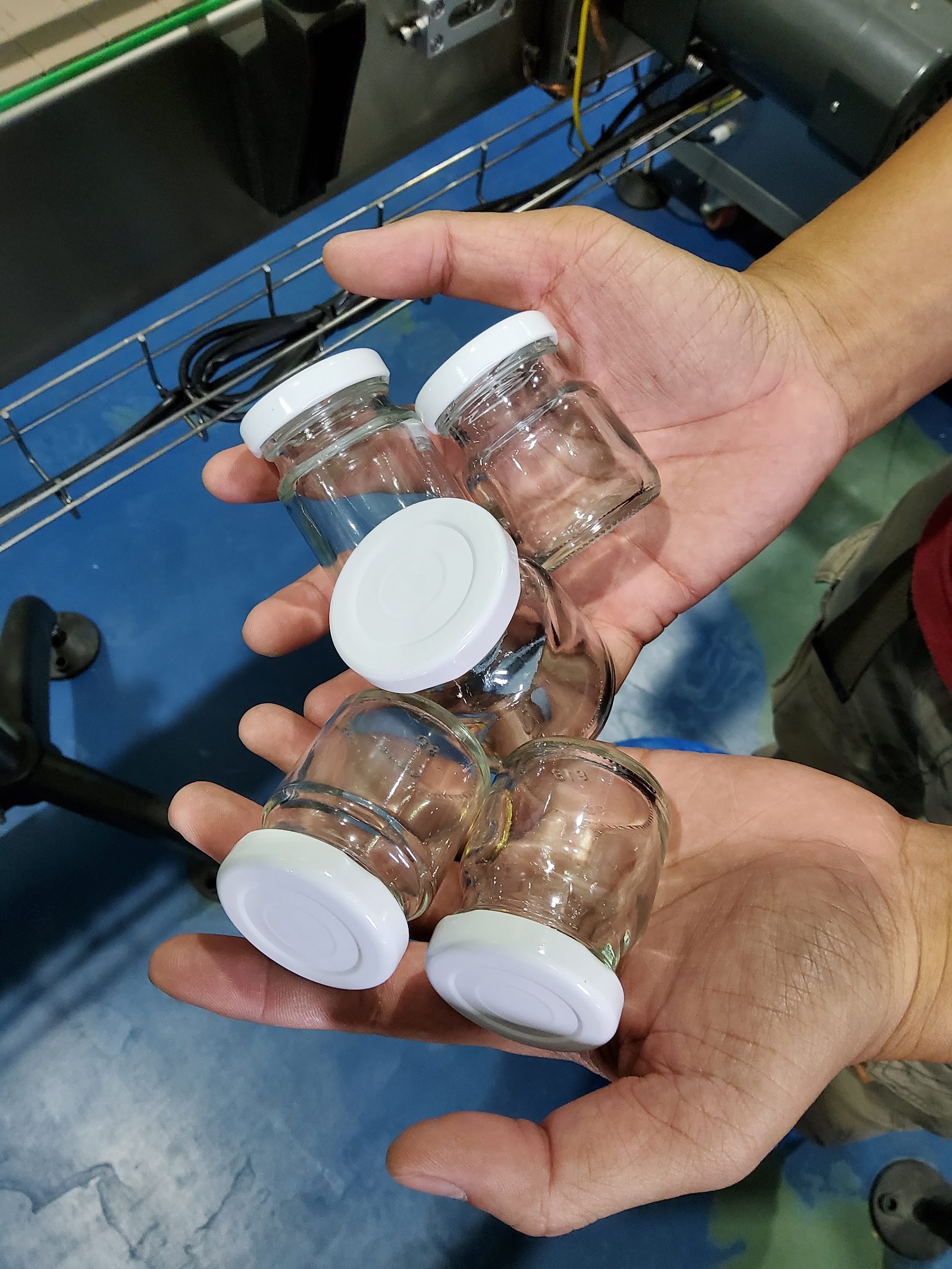

- ขวดแก้วโหล 70 ml + ฝาเกลียวโลหะ ปิดฝาด้วยเครื่องปิดฝาเกลียว 2 หัวขับด้วย Servo พร้อมระบบลำเลียงฝา ความเร็วออกแบบประมาณ 40 ขวดต่อนาที
- ปลายไลน์ต่อกับขั้นตอนฆ่าเชื้อ โต๊ะงานพร้อมสายพานยาว 2 เมตร ใช้รวบรวมขวดที่ปิดฝาแล้วลงถาด ก่อนเข้าหม้อฆ่าเชื้อ
Project challenge
ขวดแก้ว ฝาต่างชนิด และขั้นฆ่าเชื้อปลายทาง ต้องเดินจังหวะเดียวกัน
ขวดแก้วต้องสะอาดก่อนบรรจุ ปริมาณต้องสม่ำเสมอแม้สินค้ามีชิ้นส่วนผสม ฝาแต่ละชนิดต้องใช้วิธีปิดต่างกัน และขวดทั้งหมดต้องไหลไปถึงจุดเตรียมเข้าฆ่าเชื้อโดยไม่ติดขัด ความท้าทายจึงอยู่ที่การจับคู่ทุกสถานีให้เดินด้วยจังหวะใกล้กัน ไม่ใช่แค่เลือกเครื่องบรรจุที่เร็วที่สุด
จากตัวอย่างจริง สู่แนวคิดไลน์
- เริ่มจากขวดและฝาจริง เก็บขนาดความสูง ฐาน ปากขวด และขนาดฝาของทั้ง 2 แบบ เพื่อกำหนดอะไหล่ประคองขวดและเครื่องปิดฝา
- เลือกหัวบรรจุแบบลูกสูบ 6 หัว ขับด้วย Servo ปรับปริมาณได้ง่าย ช่วงบรรจุ 10–1,000 ml และรองรับของเหลวที่มีชิ้นส่วนผสม
- ล้างขวดก่อนบรรจุ ใช้เครื่องล้าง 8 หัว เลือกล้างด้วยน้ำหรือลม ให้สัมพันธ์กับความเร็วของไลน์
- แยกเครื่องปิดฝาตามชนิดฝา ฝา ROPP ใช้เครื่องล็อกฝาแบบลูกกลิ้ง ฝาเกลียวใช้เครื่องปิดฝาเกลียว 2 หัว
ขอบเขตเครื่องจักร
แต่ละไลน์ประกอบด้วยโต๊ะหมุนเรียงขวด เครื่องล้างขวด 8 หัว เครื่องบรรจุลูกสูบ 6 หัวพร้อมถังพักผลิตภัณฑ์ 300 ลิตร เครื่องปิดฝา สายพานลำเลียง และโต๊ะงานรวบรวมขวด โครงเครื่องเป็นสแตนเลส SS304 ส่วนถังพักและหัวบรรจุที่สัมผัสผลิตภัณฑ์เป็น SS316 มีถาดรองกันหยด และ Spray ball สำหรับต่อน้ำร้อนหรือสารทำความสะอาดเพื่อล้างระบบ
รายละเอียดสุดท้ายต้องยึดแบบอนุมัติและเอกสารส่งมอบของโครงการ
Process concept
5 สถานี จากขวดเปล่าถึงถาดเข้าฆ่าเชื้อ
01 เรียงขวดโต๊ะหมุนเรียงขวดเปล่าเข้าสายพาน ให้ขวดเข้าไลน์ต่อเนื่อง
02 ล้างขวดเครื่องล้าง 8 หัว ล้างด้วยน้ำหรือลมก่อนบรรจุ
03 บรรจุ 6 หัวหัวลูกสูบขับด้วย Servo ควบคุมปริมาณ ≤ ±1%
04 ปิดฝาล็อกฝา ROPP หัวเดียว หรือปิดฝาเกลียว 2 หัว ตามชนิดขวด

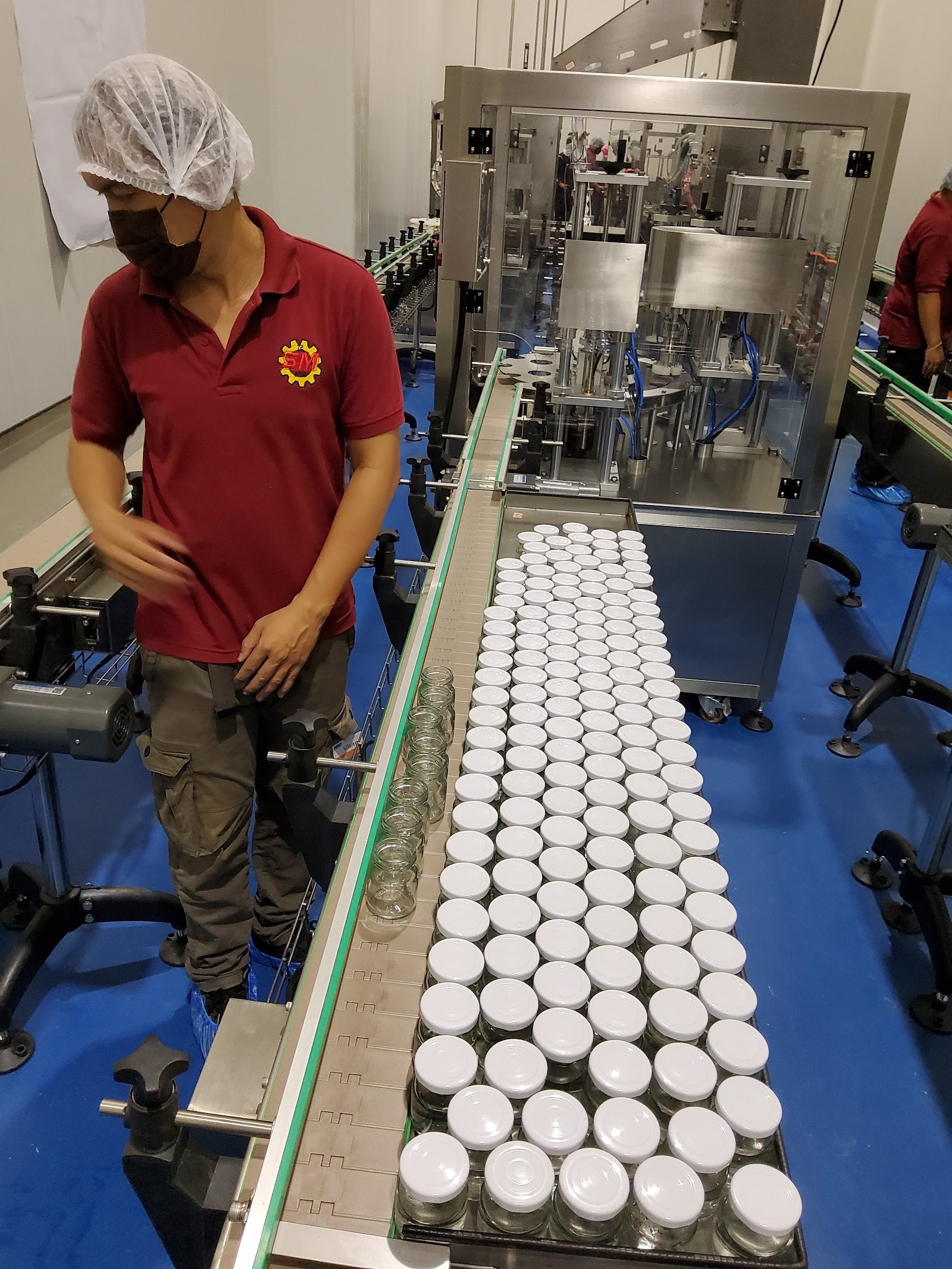

05 รวบรวมเข้าถาดโต๊ะงานพร้อมสายพาน รวบรวมขวดลงถาดก่อนเข้าฆ่าเชื้อ
ผังนี้เป็นการสรุปแนวคิดจากเอกสารโครงการ ไม่ใช่ Detailed engineering drawing
Responsibilities
แบ่งบทบาทชัดตั้งแต่วันแรก เพื่อให้แบบ ตัวเครื่อง และการติดตั้งตรงกัน
Smarttech Asia
รวบรวม Requirement วางแนวคิดไลน์ 2 ไลน์ ประสานผู้ผลิต ติดตามการผลิตเครื่อง และประสานงานติดตั้ง เดินเครื่อง และสอนงานหน้างาน ลูกค้ามีผู้ประสานงานเพียงจุดเดียวตลอดโครงการ
ผู้ผลิตเครื่องจักร
รับผิดชอบ Detailed engineering การผลิตเครื่อง การตั้งค่า และการแก้ไขตามผลทดสอบในขอบเขตที่ตกลง
Project evidence
ทุกขั้นตอนมีภาพยืนยันจากโครงการจริง

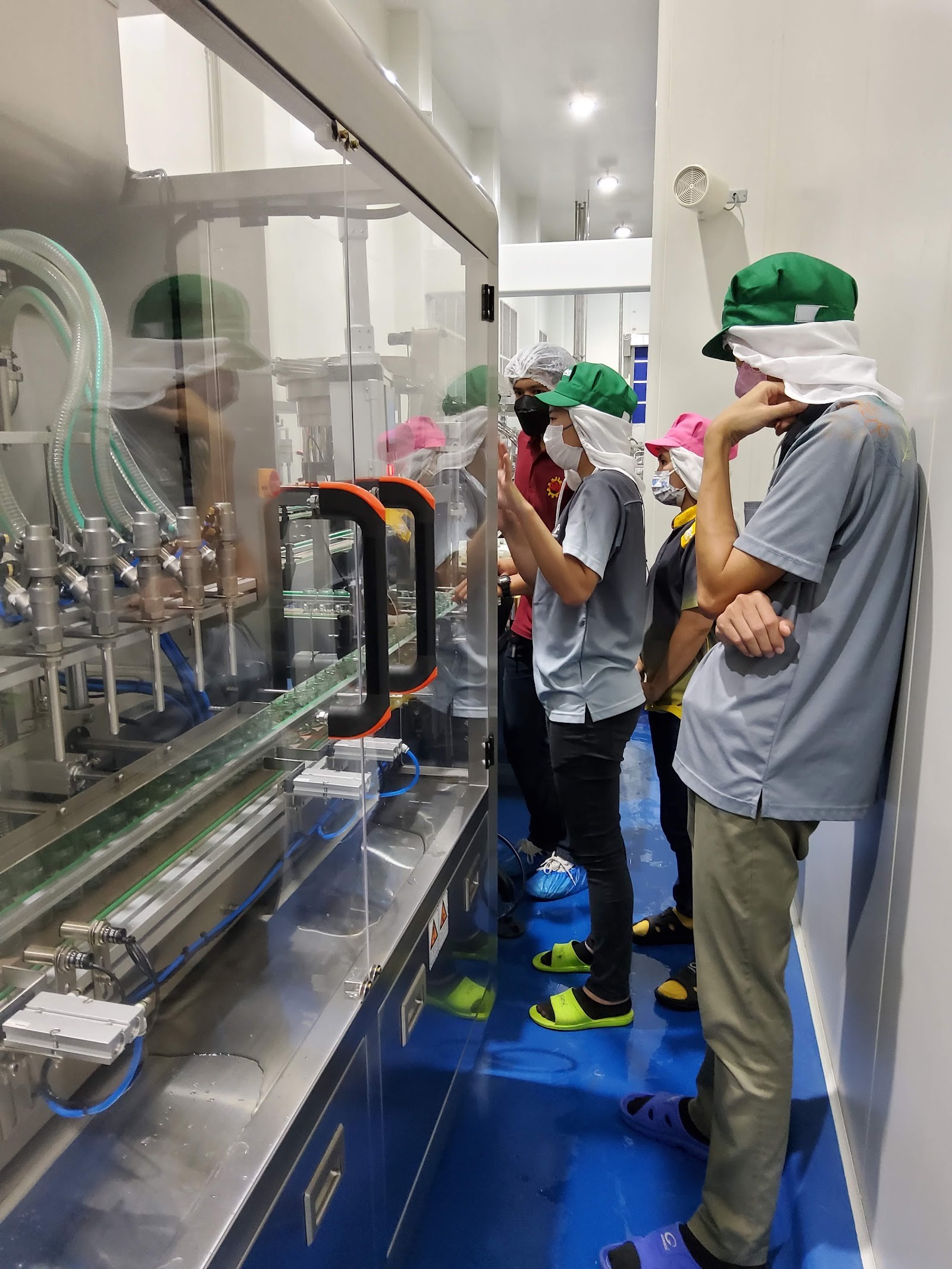

ภาพทั้งหมดมาจากโครงการเดียวกัน ตั้งแต่การติดตั้งเครื่องในห้องผลิต การทดสอบเดินไลน์ร่วมกับทีมของโรงงาน จนถึงขวดที่ออกจากไลน์จริง
เผยแพร่สื่อโครงการโดยสงวนชื่อ แบรนด์สินค้า ใบเสนอราคา และข้อมูลเชิงพาณิชย์ของลูกค้า
Video evidence
คลิปการเดินไลน์จากหน้างานจริง

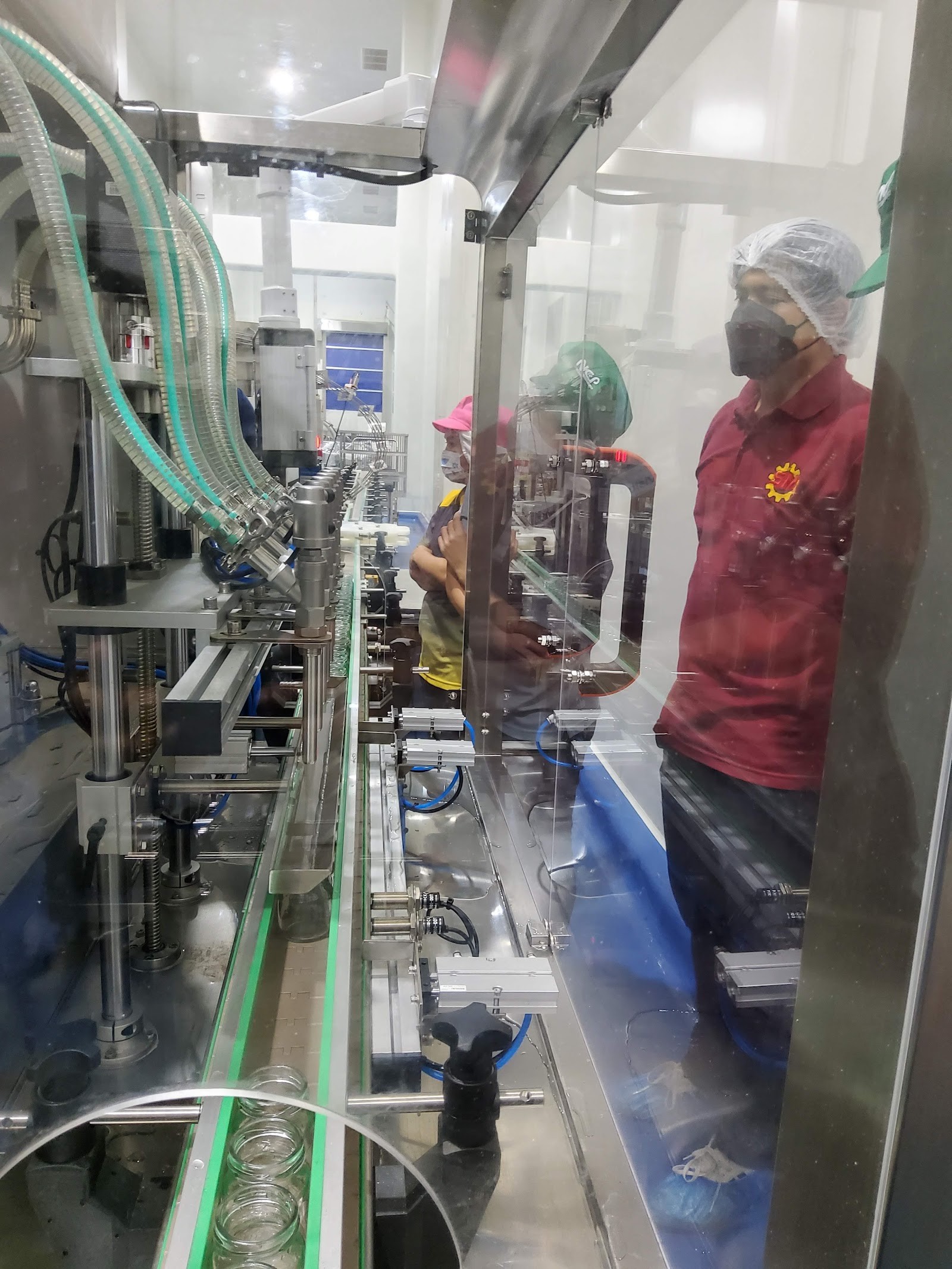

จุดบรรจุ 6 หัว ระหว่างเดินเครื่อง
ชมการทำงานของหัวบรรจุแบบลูกสูบกับขวดแก้วบนสายพาน จากการติดตั้งหน้างานจริง
ล้างขวดก่อนบรรจุ
การทำงานของเครื่องล้างขวด 8 หัว
บรรจุ 6 หัว
หัวบรรจุลูกสูบเติมผลิตภัณฑ์ลงขวดแก้วบนสายพาน
ปิดฝาและลำเลียงออก
ขวดผ่านจุดปิดฝาก่อนส่งไปรวบรวมเข้าถาด
Acceptance criteria
หัวข้อที่ควรตรวจเมื่อทดสอบและรับมอบไลน์
กำหนดหัวข้อ วิธีตรวจ และหลักฐานที่ต้องบันทึกร่วมกันก่อนเริ่มทดสอบ
วิธีตรวจ
ความเร็ว
เดินไลน์แต่ละแบบขวดตามช่วงเวลาที่ตกลง และบันทึกจำนวนขวดเทียบกับเวลา ภายใต้เงื่อนไขทดสอบที่อนุมัติ
วิธีตรวจ
ปริมาณบรรจุ
ชั่งน้ำหนักตัวอย่างจากทุกหัวบรรจุ เทียบกับเกณฑ์ความคลาดเคลื่อนที่อนุมัติร่วมกัน โดยใช้ผลิตภัณฑ์จริงที่มีชิ้นส่วนผสม
วิธีตรวจ
การปิดฝา
ตรวจการล็อกฝา ROPP และแรงบิดฝาเกลียว สภาพฝา และการรั่วของตัวอย่างหลังผ่านเครื่อง
วิธีตรวจ
การล้างขวดและการเดินไลน์
ตรวจขวดหลังล้าง และบันทึกการสะสมขวด การติดขัด การหยุด และการส่งต่อระหว่างแต่ละสถานี
วิธีตรวจ
ความปลอดภัย
ตรวจจุดป้องกัน อุปกรณ์หยุดฉุกเฉิน ระบบหยุดเมื่อขวดติด และขั้นตอนการใช้งานตาม Checklist
วิธีตรวจ
การทำความสะอาด/เปลี่ยนขวด
ทบทวนการล้างระบบด้วย Spray ball การถอดชิ้นส่วนสัมผัสผลิตภัณฑ์ และการเปลี่ยนอะไหล่ประคองขวดระหว่าง 2 แบบ
เงื่อนไขการอ้างอิงผล: ผลการทำงานจริงขึ้นอยู่กับคุณสมบัติสินค้า บรรจุภัณฑ์ การตั้งเครื่อง และเงื่อนไขการทดสอบ โดยเกณฑ์ตรวจรับสุดท้ายให้ยึดเอกสารที่อนุมัติร่วมกัน
